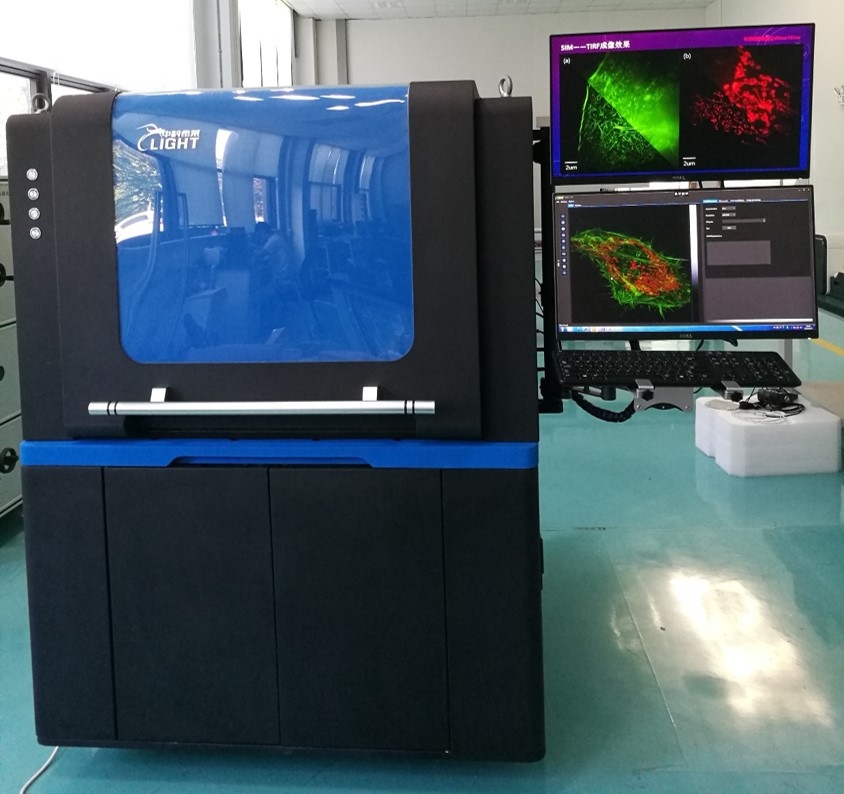

上转换结构光超分辨显微镜
产品简介
结构光照明荧光显微镜（Structured Illumination Microscopy, SIM）采用多光束干涉产生的条纹结构光调制照明待测样品，然后根据多幅调制图像重构样品的超分辨信息。产品分辨率突破了光学成像技术的衍射极限，可达到传统光学显微镜的两倍。
本产品具有成像速度快、荧光标记物适应性好、光毒性弱等优点，可实现对生物荧光样品的快速、多色、3D超分辨成像，是当代生命科学研究的重要仪器之一。
功能和技术指标
该仪器可实现近红外激发上转换超分辨荧光成像、超高分辨深层显微成像、三维结构成像等功能。
工作模式 | TIRF-SIM、2D-SIM、3D-SIM |
物面视场 | 33μm33μm |
成像分辨率 | 横向分辨率： 104nm@450nm发射 117nm@525nm发射 135nm@640nm发射 |
Z向扫描间隔 | 100nm |
成像通道 | 1个，可定制 |
像素分辨率 | 512512、10241024 |
激光波长 | 808nm |
成像速度 | 18fps（3D-SIM，2ms曝光时间） |
匹配物镜 | APO TIRF 60X NA1.49 OIL |
相机 | 高灵敏度sCMOS camera |
位移台 | 电动编码XY位移台+精密纳米Z向位移台 |
成像视场、激光波长、成像通道、显微物镜等参数均可根据客户需求定制 |
|
产品优势
更高的空间分辨率——采用结构光照明成像模式，在宽场成像的基础上实现横向和轴向分辨率的两倍提升；
更快的时间分辨率——创新性地采用非对称三光束干涉照明模式，在提高空间分辨率和系统稳定性的同时，也提高了时间分辨率，保证了活体成像的准确性,减少了样品蠕动引入的伪影；
3D超分辨成像——在3D-SIM模式下可实现对厚样品的三维超分辨成像，更加全面准确的呈现样品特征；
模块化的产品设计——整机分为光源、照明调制和荧光成像三大模块，模块之间采用标准接口进行光束传递，设备功能扩展和检修更加简单，且可实现多色共定位成像。
应用领域
细胞生物学：研究细胞生长、分化、形态、凋亡、蛋白质表达、信号传导等
生物制药：观测药物对细胞生长情况的影响，用于药物筛查等研究
化学生物学：研究蛋白质功能、亲和力、定位，分子对蛋白质功能的影响等
植物学：研究植物内部对外部刺激有反应的特定结构，监控韧皮部和木质部运输等
项目进展
已完成工程化研制，技术成熟度8级，可进行后续的成果转化与合作对接。
成像结果
![]()
分辨率标定实验，100nm荧光小球@488nm；(a)(b)为X-Y平面SIM和宽场成像结果；(c)(d)为X-Z平面SIM和宽场成像结果；(e)(f)为荧光小球横向和轴向光强分布，横向分辨率为100nm，轴向分辨率294nm
TIRF-SIM成像实验，牛肺动脉细胞@488nm(a)/561nm(b)，左下角为TIRF-SIM成像结果，右上角为宽场成像结果
双通道共定位实验，肿瘤细胞囊泡@488nm/561nm，(a)为宽场成像结果，(b)为2D-SIM成像结果
![]()
3D-SIM成像实验，牛肺动脉细胞@561nm，(a)(b)：第15层的SIM和宽场成像结果；(c)(d)：三维SIM和宽场成像结果的Z向叠加；(e)(f)：X-Z平面的SIM和宽场结果
